Конвектор водяного отопления: как работает и где его устанавливают

При панорамном остеклении, низких подоконниках и ограниченном месте для отопительного прибора стандартное настенное решение подходит не всегда. В таких проектах используют конвектор водяного отопления — настенный, напольный или встроенный в конструкцию пола. Способ установки выбирают с учетом теплопотерь, архитектуры помещения и доступной монтажной зоны. Чтобы понять, как работает водяной конвектор, нужно учитывать устройство теплообменника, тип конвекции и условия размещения прибора.

Как работает водяной конвектор отопления

Принцип работы конвектора отопления основан на передаче тепла от теплоносителя воздуху. Вода проходит по трубке теплообменника, нагревает оребрение, а проходящий через него воздух получает тепло и поступает в помещение.

Основной механизм теплоотдачи связан с конвекцией. Поэтому для работы прибора важно, чтобы воздух мог свободно поступать к теплообменнику и выходить из него.

Из чего состоит водяной конвектор

Основной элемент прибора — теплообменник: по его трубкам проходит теплоноситель, а оребрение увеличивает площадь передачи тепла воздуху.

Корпус или кожух закрывает внутренние элементы, патрубки соединяют прибор с системой отопления. У внутрипольной модели теплообменник размещается в коробе ниже уровня пола, сверху устанавливается декоративная решетка. В моделях с принудительной конвекцией дополнительно предусмотрены вентиляторы и элементы управления.

Комплектацию и конструкцию конкретной серии проверяют по технической документации.

Как движется теплый воздух

При естественной циркуляции более холодный воздух поступает к теплообменнику снизу, нагревается и поднимается вверх. На его место поступает следующая порция более холодного воздуха.

Вентилятор для этого процесса не обязателен. В принудительных моделях он только усиливает поток через теплообменник, поэтому нельзя говорить, что любой конвектор «выдувает» теплый воздух.

Естественная и принудительная конвекция: в чем разница

При естественной конвекции воздух движется за счет разницы температуры и плотности. При принудительной вентилятор увеличивает поток через теплообменник. Выбор зависит от необходимой тепловой мощности, размеров прибора, особенностей помещения и требований к уровню шума.

Когда достаточно естественной конвекции

Конвектор с естественной конвекцией подходит, если прибор без вентилятора обеспечивает расчетную тепловую мощность при доступных габаритах и рабочих параметрах системы отопления. Вариант выбирают для помещений с умеренными теплопотерями, стандартным остеклением и зон, где важен низкий уровень шума.

Если расчет показывает, что мощности достаточно, добавлять вентилятор только для увеличения воздушного потока не требуется.

Когда нужен вентилятор

Конвектор с принудительной конвекцией нужен, когда естественного движения воздуха недостаточно, чтобы получить требуемую теплоотдачу в доступных размерах прибора. Решение рассматривают при больших теплопотерях, панорамном остеклении или ограниченной длине и глубине монтажной зоны.

Окончательно выбор подтверждают по мощности конкретной модели при расчетном температурном режиме системы.

Что меняется в управлении

В моделях с естественной конвекцией отдельно управлять движением воздуха не нужно: он проходит через теплообменник без вентилятора. В принудительных моделях дополнительно регулируется работа вентиляторов — например, их включение и скорость в зависимости от выбранной системы управления.

Для таких конвекторов нужно предусмотреть электропитание и совместимую автоматику. Конкретные способы регулирования температуры и скорости вентиляторов зависят от серии и проверяются по технической документации.

Какие бывают водяные конвекторы по способу установки

Основные виды водяных конвекторов — настенные, напольные и внутрипольные. Эта классификация относится именно к способу монтажа и не определяет тип конвекции: например, внутрипольная модель может работать как с вентилятором, так и без него.

Настенные конвекторы

Настенный водяной конвектор крепят к стене. Вариант подходит для помещений, где есть свободное место под подоконником или на другой подходящей стене и нет необходимости скрывать отопительный прибор в конструкции пола.

Габариты, крепления и монтажные расстояния зависят от конкретной серии.

Напольные конвекторы

Напольный водяной конвектор устанавливают на опорах над чистовым полом. Формат используют, если настенный монтаж неудобен, например при низком подоконнике, или требуется прибор небольшой высоты вдоль остекления.

Это стационарное оборудование: конвектор подключается к системе отопления и не является мобильным обогревателем.

Внутрипольные конвекторы

Внутрипольный водяной конвектор встраивают в подготовленный канал ниже уровня чистового пола. Сверху остается декоративная решетка, поэтому прибор не занимает стену и не перекрывает нижнюю часть остекления.

Вариант нужно предусматривать заранее: до устройства чистового пола определяют размеры канала, точки подключения и доступ для обслуживания. Для моделей с вентиляторами дополнительно требуется питание и управление.

Где устанавливают конвекторы водяного отопления

Чтобы определить, где установить конвектор, учитывают расположение основных теплопотерь и планировку помещения. Поэтому приборы часто размещают у наружных стен и окон, где требуется сформировать восходящий поток нагретого воздуха.

Точное положение зависит от мощности, монтажного исполнения и требований производителя.

Под обычным окном

Конвектор под окно размещают для работы с холодной зоной возле остекления. В этой позиции восходящий теплый поток проходит вдоль окна и снижает влияние холодной поверхности на тепловой комфорт.

При стандартном подоконнике можно использовать настенную или напольную модель, если ее размеры и схема монтажа соответствуют проекту.

Вдоль панорамного остекления

Конвектор под панорамное окно располагают вдоль стеклянной поверхности, чтобы тепло поступало непосредственно в зону повышенных теплопотерь.

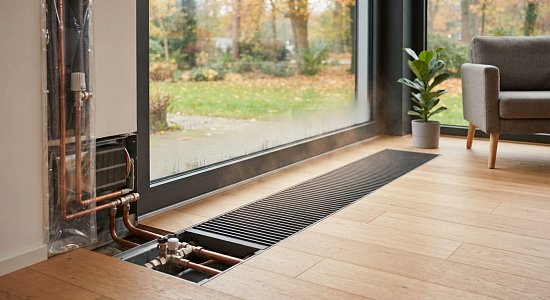

Если стекло начинается почти от пола, часто используют внутрипольное исполнение: прибор не перекрывает остекление и формирует восходящий поток вдоль него. Если встроить оборудование в пол невозможно, может рассматриваться низкая напольная модель.

Конвектор не гарантирует отсутствие конденсата: его образование зависит также от температуры стекла, влажности и работы вентиляции.

В жилых и общественных помещениях

Конвекторы устанавливают в квартирах, частных домах, офисах, гостиницах, торговых и административных помещениях. Конкретное решение определяется тепловой нагрузкой и архитектурой зоны, а не только назначением здания.

Где место нужно согласовать заранее

Заранее согласовывают размещение конвектора там, где его положение связано со строительными конструкциями или инженерными коммуникациями: при внутрипольном монтаже, низких подоконниках, сложном остеклении, в проходных зонах и помещениях с большими теплопотерями. В этих случаях нужно заранее проверить размеры монтажной зоны, конструкцию пола, трассы трубопроводов и доступ к прибору для обслуживания.

Чем водяной конвектор отличается от радиатора

Водяной конвектор и радиатор подключаются к отопительной системе, но отличаются конструкцией и характером теплоотдачи. В конвекторе основную роль играет движение воздуха через теплообменник. Радиатор передает тепло за счет сочетания конвекции и теплового излучения.

Конструкция конвектора позволяет создавать низкие и внутрипольные исполнения, что расширяет возможности размещения при сложном остеклении.

Выбирая конвектор для системы водяного отопления, нужно исходить из тепловой нагрузки, доступного места и архитектуры помещения.

Что учитывать при выборе водяного конвектора

Водяные конвекторы отопления подбирают последовательно: сначала определяют теплопотери, затем проверяют требуемую мощность при рабочих параметрах теплоносителя и доступные размеры монтажной зоны. После этого выбирают способ установки и тип конвекции.

Конструкция прибора влияет и на требования к проекту. Устройство водяного конвектора с вентилятором требует предусмотреть питание и управление, а внутрипольное исполнение — место в конструкции пола и доступ для обслуживания.

Тепловая мощность и теплопотери

На теплопотери влияют остекление, наружные стены, высота помещения, характеристики ограждающих конструкций и другие параметры.

Кроме того, теплоотдача зависит от температурного режима отопительной системы. Поэтому мощность конкретной модели проверяют при расчетных параметрах теплоносителя.

Габариты и место установки

Для настенных и напольных моделей учитывают доступную длину, высоту и глубину. Для внутрипольных дополнительно проверяют размеры канала и возможность разместить его в конструкции пола.

Если монтажная зона ограничена, требуемую мощность и допустимые размеры нужно рассматривать одновременно.

Параметры системы отопления

Конвектор должен соответствовать рабочим параметрам системы, к которой его подключают. Температура теплоносителя влияет на фактическую теплоотдачу прибора, рабочее давление — на возможность его применения в конкретной системе, а схема подключения — на размещение подводящих труб и монтаж.

Допустимые температуру, давление и варианты подключения проверяют по паспорту или технической документации выбранной серии.

Нужна ли принудительная конвекция

Если модель без вентилятора обеспечивает требуемую мощность при доступных размерах, принудительная конвекция не обязательна.

Если мощности недостаточно, рассматривают вентиляторную модель и дополнительно проверяют питание, управление и акустические характеристики.

Что предусмотреть до монтажа конвектора

До монтажа нужно сверить положение и размеры выбранной модели с проектом помещения. Для внутрипольного оборудования это делают до устройства чистового пола.

Необходимо:

• проверить габариты и монтажную схему;
• предусмотреть подающий и обратный трубопроводы;
• определить точки подключения;
• для вентиляторных моделей предусмотреть питание и управление;
• оставить доступ к теплообменнику, вентиляторам и арматуре;
• не перекрывать воздушный поток мебелью, шторами и декоративными элементами;
• использовать монтажные расстояния из инструкции конкретной серии.

Как подобрать водяной конвектор ISOTERM-CLUB под помещение

Для подбора нужно сопоставить теплопотери, параметры отопительной системы, тип остекления и доступную монтажную зону. Специалисту полезно передать площадь и высоту помещения, данные об окнах, параметры теплоносителя, желаемый способ установки и доступные размеры.

В каталоге ISOTERM представлены внутрипольные конвекторы, настенные конвекторы и напольные конвекторы. Характеристики и монтажные требования конкретных серий нужно проверять в технической документации, а дополнительные пояснения по работе и размещению оборудования — в Ответах на частые вопросы от ISOTERM-CLUB.

Чтобы подобрать водяной конвектор под конкретное помещение, нужно учитывать не только размеры окна или стены, но и теплопотери, параметры теплоносителя и способ установки. Специалисты ISOTERM-CLUB помогут сопоставить эти данные, сравнить подходящие варианты и выбрать решение под параметры проекта. Обратитесь за консультацией, чтобы подобрать конвектор с учетом условий конкретного помещения и системы отопления.
