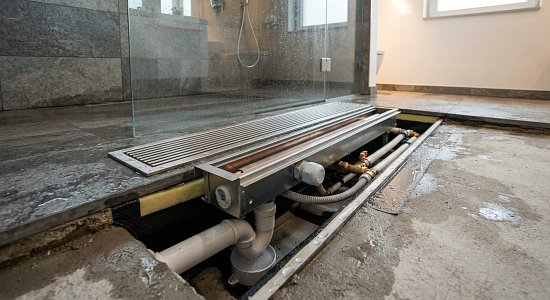

Конвектор для влажных помещений: требования к защите, дренажу и подключению

У бассейна, в SPA или другой влажной зоне обычное исполнение конвектора подходит не всегда: вода может попадать внутрь короба, а при некоторых режимах на теплообменнике образуется конденсат. Поэтому конвектор для влажных помещений выбирают не только по мощности и размерам. Нужно проверить материалы корпуса, наличие организованного отвода воды и требования к электрической части. Внутрипольный конвектор для влажных помещений должен быть прямо рассчитан производителем на такие условия эксплуатации.

Чем конвектор для влажных помещений отличается от обычного

Конвектор для помещений с повышенной влажностью отличается конструкцией, рассчитанной на контакт с влагой и организованный отвод воды из корпуса. Здесь важны не только антикоррозионные свойства отдельных элементов, но и то, предусмотрена ли конструкцией эксплуатация при возможном попадании воды.

Второе отличие — возможность удалить жидкость, оказавшуюся внутри. Конвектор с дренажом предусматривает ее организованный отвод через элементы, заложенные в конструкцию прибора.

Для вентиляторных моделей отдельно учитывают электрическое исполнение: напряжение питания, схему управления и условия размещения оборудования. Пригодность конкретной модели для бассейна, ванной или SPA подтверждается технической документацией производителя, а не только материалом корпуса или внешним видом.

Где используют внутрипольные конвекторы для влажных помещений

Специальные исполнения применяют там, где повышенная влажность сочетается с риском попадания воды в корпус, образованием конденсата или необходимостью разместить отопительный прибор возле большого остекления.

Бассейны и SPA

Конвектор для бассейна должен быть рассчитан на влажную среду, возможные брызги и особенности эксплуатации помещения. При выборе проверяют материал корпуса, наличие организованного отвода воды и требования к вентиляторной части.

При большой площади остекления часто рассматривают внутрипольный конвектор для бассейна: он располагается вдоль стеклянной поверхности, не перекрывая ее корпусом. Совместимость материалов с конкретной средой, в том числе при использовании реагентов для воды, уточняют по документации или у производителя.

Ванные комнаты и частные wellness-зоны

Конвектор для ванной выбирают с учетом близости к воде и допустимости конкретного исполнения по проекту и документации производителя. Размеров и тепловой мощности недостаточно: необходимо заранее проверить условия размещения и подключения оборудования в выбранной зоне.

Зимние сады и помещения с большим остеклением

В зимнем саду повышенная влажность может сочетаться с большой площадью холодного остекления. Внутрипольный прибор формирует восходящий теплый поток вдоль стекла и помогает компенсировать теплопотери этой зоны.

При этом он не заменяет вентиляцию или систему контроля влажности и не гарантирует отсутствие конденсата на окнах.

Какие материалы и защита нужны конвектору во влажной среде

Во влажной среде корпус и элементы, на которые может попадать вода, должны иметь исполнение, предусмотренное производителем для таких условий. Защита определяется не только материалом: важно, рассчитана ли сама конструкция на возможный контакт с водой и соответствует ли исполнение условиям конкретной зоны.

Нержавеющий внутрипольный конвектор также нельзя автоматически считать подходящим для любого бассейна. Стойкость материала зависит от состава среды, условий эксплуатации и конструктивного исполнения прибора.

У специальной модели ISOTERM «Гольфстрим КВОК 12В» предусмотрен корпус из нержавеющей стали, выполненный с уклоном, и система отвода воды. Эти характеристики относятся к конкретному исполнению и не переносятся на другие серии без проверки их технической документации.

Как работает дренаж в конвекторе для влажного помещения

Дренаж конвектора нужен для организованного удаления жидкости из корпуса. В специальном исполнении конструкция направляет воду к предусмотренной точке отвода, откуда она поступает в отдельную дренажную линию.

Откуда вода появляется внутри короба

Вода может попасть внутрь из-за брызг возле бассейна, влажной уборки или других условий эксплуатации. Если модель работает в предусмотренном производителем режиме охлаждения, на холодной поверхности теплообменника также может образовываться конденсат.

Дренаж при этом не собирает влагу из воздуха и не выполняет функцию осушителя помещения.

Зачем корпусу уклон и патрубок

Уклон корпуса направляет воду к точке отвода, а дренажный патрубок конвектора обеспечивает ее вывод из короба в дренажную линию. В специальном исполнении «Гольфстрим КВОК 12В» корпус выполнен с уклоном и оснащен дренажными патрубками для организованного отвода воды.

Количество патрубков, их размеры и схему подключения уточняют по технической документации конкретной модели.

Что предусмотреть в проекте дренажа

Дренажную линию закладывают до закрытия конструкции пола. Заранее определяют маршрут отвода воды, предусматривают доступ для проверки и очистки и исключают возможность ее обратного поступления в корпус.

До завершения отделочных работ проверяют работоспособность линии. Точные диаметры, уклоны и способы подключения берут из проектной и монтажной документации.

Почему дренаж нужно обслуживать

Мусор и загрязнения могут препятствовать свободному уходу воды. Если точка отвода или линия засорена, жидкость начинает задерживаться внутри корпуса.

Состояние слива необходимо контролировать при плановом обслуживании оборудования.

Как подключают вентиляторный конвектор во влажном помещении

Вентиляторное исполнение требует электрического питания и управления. Во влажной зоне схема должна соответствовать конкретной модели, проекту и действующим требованиям к электромонтажу.

Для специальной серии ISOTERM используется конвектор 12 В для влажных помещений: вентиляторы «Гольфстрим 12В» питаются постоянным током 12 В. Это характеристика конкретного технического решения, а не универсальное требование ко всем моделям.

Для конвектора для бассейна с вентилятором заранее предусматривают схему питания и размещение элементов управления, а подключение и монтаж выполняют по технической документации выбранной модели.

Подключение конвектора во влажном помещении выполняют по проекту и инструкции производителя. Работы с электрической частью должен проводить квалифицированный специалист.

Как подключают конвектор к системе отопления и дренажу

У специального внутрипольного прибора несколько независимых инженерных контуров. Теплообменник подключают к подающему и обратному трубопроводам системы отопления, а вода из корпуса отводится по отдельной линии.

Для вентиляторного исполнения дополнительно предусматривают электропитание и управление. До монтажа нужно согласовать:

• подачу и обратку теплоносителя;
• запорную и регулирующую арматуру по проекту;
• линию отвода воды;
• питание и управление вентиляторами;
• доступ к обслуживаемым элементам.

Рабочее давление, температуру теплоносителя, размеры соединений и конкретную схему подключения проверяют по паспорту выбранной серии.

Что предусмотреть при монтаже до заливки пола

Внутрипольную модель для влажной зоны закладывают до выполнения чистовой отделки: положение корпуса связано с нишей в полу, инженерными трассами и последующим доступом к оборудованию.

До закрытия конструкции пола необходимо:

1. выбрать модель по тепловой нагрузке и условиям эксплуатации;
2. сверить размеры корпуса и монтажной ниши;
3. предусмотреть подающий и обратный трубопроводы;
4. проложить линию отвода воды;
5. для вентиляторной модели предусмотреть питание и управление;
6. выставить корпус в положение, указанное производителем;
7. проверить герметичность гидравлических соединений и работу отвода воды;
8. защитить внутреннюю часть от строительного мусора;
9. сохранить доступ к обслуживаемым элементам.

Монтажные расстояния и положение корпуса определяют по схеме конкретной серии, а не по универсальным значениям.

Может ли конвектор для влажного помещения работать на охлаждение

Некоторые специальные модели могут использоваться не только для нагрева, если режим охлаждения прямо предусмотрен их конструкцией. В этом случае организованный отвод конденсата становится частью инженерной схемы.

Если конвектор работает на отопление и охлаждение, режимы необходимо учитывать при проектном расчете. Когда температура поверхности теплообменника оказывается ниже точки росы, на ней может образовываться конденсат, который должен отводиться из корпуса.

У ISOTERM для таких задач предусмотрены специальные исполнения, в том числе «Гольфстрим КВОК 12В» Duo с отдельными контурами нагрева и охлаждения. Возможность работы в таком режиме проверяют для конкретной модели.

Что конвектор не решает во влажном помещении

Конвектор компенсирует теплопотери и может формировать теплый воздушный поток вдоль остекления, но не управляет влажностью всего помещения. Наличие системы отвода воды внутри корпуса не превращает прибор в осушитель.

Он не заменяет:

• приточно-вытяжную вентиляцию;
• систему осушения воздуха;
• расчет воздухообмена;
• контроль температуры и влажности.

Теплый поток возле стекла может повысить температуру его внутренней поверхности и снизить риск образования конденсата, но результат зависит также от характеристик стеклопакета, наружной температуры, воздухообмена и влажности.

Как обслуживать конвектор с дренажом

Обслуживание специального прибора включает очистку решетки и короба, контроль слива и осмотр доступных элементов.

Периодически нужно:

• удалять пыль и мусор из короба;
• проверять, не задерживается ли вода внутри;
• осматривать доступные детали на следы протечек или коррозии;
• очищать вентиляторы только после отключения питания и по инструкции;
• перед сезоном проверять работу оборудования и системы управления.

Точную периодичность обслуживания определяют по паспорту конкретной серии.

Как подобрать конвектор для бассейна или влажной зоны в ISOTERM-CLUB

Конвектор для влажной зоны подбирают по условиям конкретного помещения и параметрам проекта. Учитывают тепловую мощность, размеры, риск попадания воды, необходимость отвода конденсата, тип подключения и требования к вентиляторной части.

Для предварительного подбора специалисту полезно сообщить тип помещения, размеры и площадь остекления, расчетные теплопотери, параметры теплоносителя, необходимость охлаждения, возможность попадания воды в короб, доступную глубину пола и предполагаемую трассу отвода воды.

Актуальные специальные решения представлены в категории «Отопление/охлаждение/влажные помещения». Конструкцию конкретной модели можно посмотреть на примере «Гольфстрим КВОК 12В». Требования и характеристики необходимо сверять с технической документацией.

Для влажной зоны недостаточно выбрать оборудование только по мощности и размерам. Нужно заранее согласовать материалы корпуса, отвод воды, электрическую часть, параметры теплоносителя и условия монтажа. Обратитесь к специалистам ISOTERM-CLUB: они помогут подобрать специальное исполнение для бассейна, ванной, SPA или другой влажной зоны и сверить его с условиями проекта.
